SZR系列熱礦振動篩主要用于冶金行業溫度在600-800℃的中、小粒級燒結礦的分級，并完成向冷卻設備的均勻布料作業。

該系列熱礦振動篩根據工作場地的狀況，電機可安裝在左側或右側；根據電機或激振器的安裝位置不同，熱礦振動篩可分為上振或下振式。我公司根據用戶要求，可設計制造各種規格的熱礦振動篩。

型號說明

工作原理與結構特點

SZR系列熱礦振動篩均為座式安裝。采用雙軸激振器，電機不參振，由兩臺電機外拖作反向自同步旋轉，使篩體沿直線方向作周期性往復運動，從而達到篩分目的。 該系列熱礦篩的橫梁及篩箱側板采用耐熱板或不銹鋼板制造，并采用環槽鉚釘鉚接，不但緊固性較好，而且大大減少了因焊接產生的內應力。 該系列熱礦篩的篩板采用耐高溫的耐磨材料制成，具有抗熱性好、不變形、壽命長的特點，篩板安裝方便、拆卸簡單易行。 該系列熱礦篩采用二次隔振裝置，可大大減少設備工作時對基礎的沖擊，從而降低基礎造價。

安裝與調試

1、安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板的平面度誤差≤3mm。 2、安裝前，根據篩子從下到上的順序進行安裝，每一個環節都調整到初步合格的狀態之后，再進行下一環節的安裝。 3、篩子安裝完畢，調整好相對位置，一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于激振器軸線3-5mm，再把電機支架、彈簧底座與預埋鋼板點焊焊牢。 4、要求兩臺電機轉向必須相反，激振器偏心塊處于同一相位。 5、振動篩空載運行4-6小時，要求篩體運行平穩，無搖擺與異常響聲，檢查篩板、激振器的緊固狀況。

使用與維護

1、篩機應避免帶料啟動，使用前清理篩機周圍及機上雜物。 2、在篩子工作過程中，如發現運轉不平穩，有異常聲音或其他不正常的狀況時，應立即停車檢查。 3、經常檢查螺栓連接情況，若有松動立即擰緊。 4、振源的調整、使用和維護，請參照振源使用說明書。(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。 5、彈簧易積聚粉塵雜質，影響彈簧正常工作，應經常清洗。

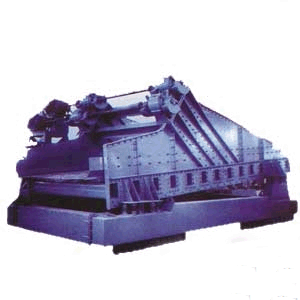

熱礦篩下振式圖示

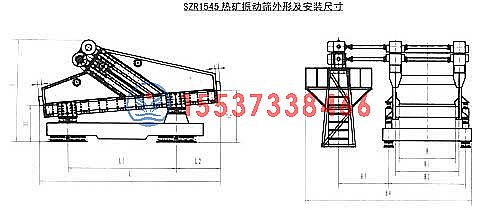

外形及安裝尺寸剖面圖

技術參數表
