脫水T系列斗式提升機主要應用于選煤廠洗煤工藝

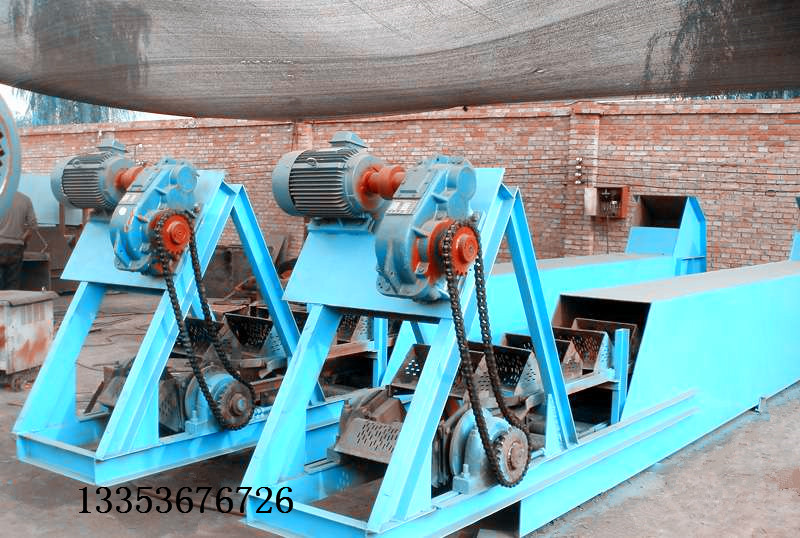

脫水斗式提升機介紹：
脫水斗式提升機主要用于選煤廠，配合跳汰機對選后產品(包括中煤和矸石)的提升和脫水。我公司生產的T系列斗提機是采用煤炭工業部選煤設計院設計的新型脫水和澇坑系列斗提機。新系列設計綜合了過去生產的B型脫水斗式提機的優點和現場使用經驗,并對現有國內資料進行了分析對比，體現和貫徹了國家系列化、通用化和標準化的要求。
脫水斗式提升機技術參數：
|
T系列脫水斗式提升機技術特征 |
||||||||||
|
順序 |
|
主要參數 |
脫水型 |
|
|
|
||||
|
T3240 |
T3260 |
T4080 |
T4060 |
T40100 |
T50100 |
T50120 |
T50140 |
|||
|
1 |
|
提升機大長度 |
20 |
23 |
26 |
|||||
|
2 |
|
提升機傾角（°） |
55°-70° |
|||||||
|
3 |
|
運輸物料粒度 |
0-100 |
|||||||
|
4 |
|
斗寬 |
400 |
600 |
800 |
1000 |
1200 |
1440 |
||
|
5 |
|
斗子容量 |
28.3 |
42.5 |
66.4 |
88.5 |
110.7 |
173 |
207.6 |
242.6 |
|
6 |
|
斗子間距（t/h) |
11250 |
400 |
500 |
|||||
|
7 |
|
生產能力（t/h) |
15-52 |
23-78 |
30-97 |
38-129 |
48-161 |
60-202.8 |
72-242.8 |
84-282 |
|
8 |
|
散堆比重（t/m3) |
1.2 -1.6 |
|||||||
|
9 |
|
斗鏈速度 |
0.16 /0.27 |
|||||||
|
10 |
|
裝滿系數 |
0.5-0.75 |
|||||||
|
11 |
|
牽引鏈類型 |
板狀鏈 |
帶中間滾輪套簡板狀鏈 |
|
|
|
|||
|
12 |
|
鏈板節距 |
320 |
400 |
500 |
|||||
|
13 |
|
鏈板寬度 |
55 |
90 |
120 |
|||||
|
14 |
|
鏈板厚度 |
16 |
|||||||
|
15 |
|
鏈板銷軸直徑 |
36 50 |
|||||||
|
16 |
|
斗鏈每米重量(kg/m) |
69 |
77 |
121 |
134 |
140 |
177 |
197 |
200 |
|
17 |
|
單邊牽引鏈大允許工作拉力（Kg) |
2880 |
6300 |
6300 |
|||||
|
18 |
|
斗部星輪型式 |
四方輪 |
五方輪 |
||||||
|
19 |
拉緊裝置 |
型式 |
絲桿（千斤頂） |
|||||||
|
行程 |
320 |
400 |
500 |
|||||||
|
20 |
傳動裝置 |
電動機型號 |
Y |
|||||||
|
電動機功率（KW） |
4—11 |
5.5-15 |
5.5-15 |
7.5-18.5 |
11—30 |
11—37 |
11—15 |
15—55 |
||
|
減速機型號 |
NGW-J |
|||||||||
|
聯軸器型號 |
柱銷聯軸器 |
|
|
|
||||||
|
傳動鏈條型式 |
套筒滾子鏈 |
|
|
|
||||||
|
傳動鏈條節距 |
50.8 |
63.5
|
||||||||
易損件目錄
|
序號 |
圖號或代號 |
名稱和規格 |
材料 |
所屬裝配部件 |
|
1 |
GB286—64 |
滾子軸承（3522） |
|
頭部組件 |
|
2 |
B80—2346.1—0306 |
尼龍?zhí)?/span> |
MC尼龍 |
尾部組件 |
|
3 |
B80—2346.1—1004 |
外鏈板 |
45# |
斗鏈組 |
|
4 |
B80—2346.1—1003 |
內鏈板 |
45# |
斗鏈組 |
|
5 |
B80—2346.1—1311 |
安全銷 |
45# |
傳動裝置 |
|
6 |
GB301—64 |
單向推力軸承（8408） |
|
拉緊裝置 |
|
7 |
B80—2346.1—1002A |
滾輪 |
組件 |
斗鏈組 |
|
8 |
B80—2346.1—1002 |
銷軸 |
45# |
斗鏈組 |
脫水斗式提升機廠家提示：請通過正規渠道購買奧創提升機，以保障您的合法權益！
訂購網址請登錄河南奧創機械有限公司官方網站：m.feimanzhi.cn 24小時服務熱線：13353676726
