混凝土攪拌站皮帶輸送機結構示意圖及布置方式
皮帶輸送機是混凝土攪拌站中常用的骨料輸送設備，本文就其結構示意圖及布置方式進行詳細介紹，以便大家了解。

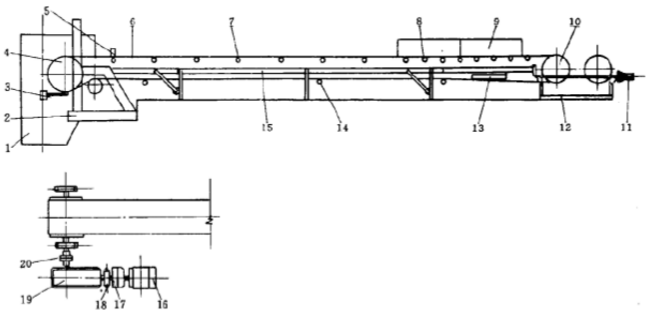

1.皮帶輸送機結構示意圖

1-頭部漏斗；2-機架；3-頭部清掃器；4-傳動滾筒；5-安全保護裝置；6-輸送帶；7-承載托輥；8-緩沖托輥；9-導料槽；10-改向滾筒；11-拉緊裝置；12-尾架；13-空段清掃器；14-回程托輥；15-中間架；16-電動機；17-液力耦合器；18-制動器；19-減速器；20-聯軸器
輸送帶是承載和牽引構件由上下托輥支承，繞過頭部、尾部滾筒形成閉合環路，借助傳動托輥同于輸送帶間的摩擦傳遞動力，實現物料的連續輸送。
滾筒分為傳動滾筒和改向滾筒，傳動滾筒與驅動裝置相連，其作用是將力傳向輸送帶。
改向滾筒用來改變輸送帶的運行方向。
托輥的作用是承托輸送帶及輸送帶上所載的物料。
張緊裝置的作用是在輸送帶內產生一定預張力，避免物體在傳動滾筒上滑動，同時控制輸送帶在托輥間的撓度，以減少阻力和避免撒料。
驅動裝置為帶式輸送機提供動力。

2.皮帶輸送機布置形式
混凝土攪拌站皮帶輸送機的驅動方式按照驅動裝置可以分為單點驅動方式和多點驅動方式兩種。所謂單點驅動方式是指驅動裝置集中安裝在輸送機的某一位置，一般安裝在機頭處；多點驅動方式是指驅動裝置安裝在多處位置。通常帶式輸送機采用單點驅動方式，單點驅動方式根據傳動滾筒的數目又可分為單滾筒和多滾筒驅動，而滾筒又可由單個或多個電動機驅動。單筒、單電機驅動方式為常用的。
混凝土攪拌設備相關問答
問題：HZS60型混凝土攪拌站主機用進口的好還是國產的好？
答案：通過幾十年技術創新和發展，目前國內一立方主機的質量，和進口主機的差距是越來越小。
問題：小型混凝土攪拌站要配幾個水泥罐？農村用
答案：小型混凝土攪拌站，多配備兩個水泥灌，一個儲存水泥，一個用來儲存粉煤灰。
問題：HZS75型的攪拌站主機什么型號？
答案：根據理論測算以及相關的行業標準，HZS75型攪拌站用的大多是強制式雙臥軸JS1500型混凝土攪拌機，也有部分用的是立式MPC1500型攪拌機。
問題：HZS75混凝土攪拌站使用哪個型號的螺旋輸送泵用比較好？
答案：正常情況下，和75型站配套使用的螺旋輸送泵，多為LSY273*8M這個型號。
問題：HZS60型混凝土攪拌站需要配置什么規格的鏟車？
答案：國內，在鏟車的配備上，HZS60型混凝土攪拌站用的通常上多為50鏟車。
問題：每小時生產70方左右混凝土要多大攪拌站？70站能滿足了吧？
答案：這個產量要求的混凝土，一條HZS90型混凝土攪拌站完全能滿足生產的要求。選擇更大型號的也可以。
問題：HZS50型混凝土攪拌站能生產高標號混凝土么？能生產哪種型號的？
答案：HZS50型混凝土攪拌站，是可以生產從C15----C60各個型號混凝土的。
