NSE系列高速板鏈斗式提升機廣泛應用于提升粉狀和小顆粒狀物料。NSE系列高速板鏈斗式提升機共有九種基本型號：NSE100型、NSE200型、NSE300型、NSE400型、NSE500型、NSE600型、NSE700型、NSE800型、NSE1000型，每種型號根據輸送物料的不同，選擇不同的提升速度，提升速度<70m/min，大提升高度65m。

NSE100 - 20.5m 一 170m3/h -右裝
  注釋：高效板鏈式提升-提升高度(米）-額定輸送量(立方米每小時)-提升機裝配形式
提升機裝配型式的識別：
  左裝一指人在進料口一側，面對進料口，驅動裝置和傳動鏈輪在左邊。
  右裝一指人在進料口一側，面對進料口，驅動裝置和傳動鏈輪在右邊。

NSE系列高速板鏈斗式提升特點：
  1、輸送能力大。提升量為100-1000立方米每小時。
  2、提升范圍廣。不僅能提升一般粉料、小顆粒料，而且可提升磨琢性較大的物料，要求料溫低于200℃，在額定輸送量下，*大提升高度超過40米。
  3、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此比環鏈提升機節省功率30%。
  4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂、提升和卸料時少有撒落，減少了機械磨損。采用板鏈式高強度耐磨輸送鏈，延長了鏈條和料斗的使用壽命。
  5、密封性好，環境污染少。
  6、運行性能好。先進的設計原理和加工方法，保證了整機運行的可靠性。
  7、操作、維修方便，易損件少。
  8、結構剛性好，精度高。機殼經折邊和中間壓凸，剛性好且外觀漂亮。
  9、綜合成本低。由于節能和維修少，降低了使用成本。

NSE系列高速板鏈斗式提升結構：
   NSE板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
   運行部件--由料斗和套筒滾子鏈組成。
   驅動裝置--由驅動平臺、驅動組合、傳動鏈組成。驅動組合分為兩種：
   ①鏈傳動：通常由ZSY硬齒面減速機(或JZQ減速機)、YOX液力偶合器、Y系列電機、XWD減速機、電磁離合器(或手動離合器)組成；
   ②直聯：采用直交軸硬齒面減速機與提升機主軸直聯，Y系列電機與減速機之間#用偶合器(聯軸器)聯接。
   驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。
   左裝：為人面對進料口，驅動裝置組合在左側。
   右裝：為人面對進料口，驅動裝置組合在右側。

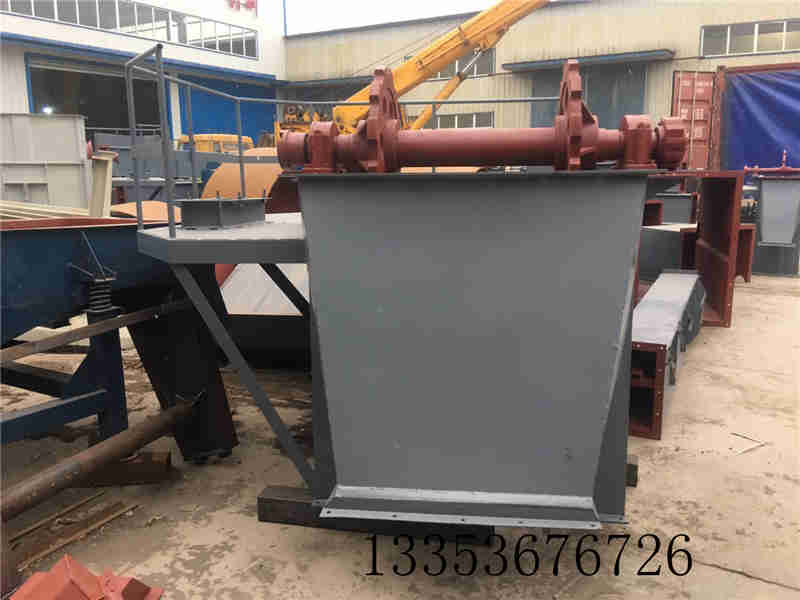

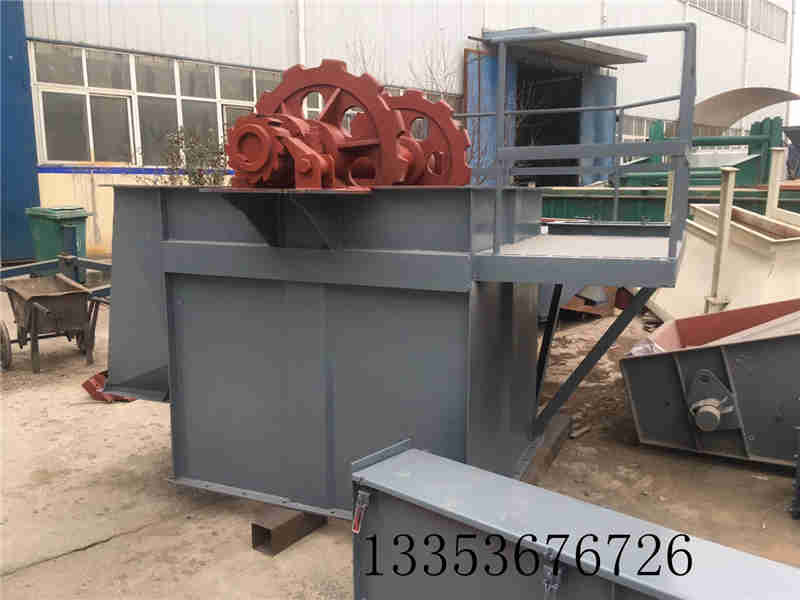

   上部裝置--有上部機殼、上罩、卸料口(裝有防回料板)、頭軸裝配、逆止器等部件。
   中部機殼--分為與上部裝置聯接的帶支撐中間節、帶檢視門中間節、標準中間節（均為 3.0米高）和非標準中間節。

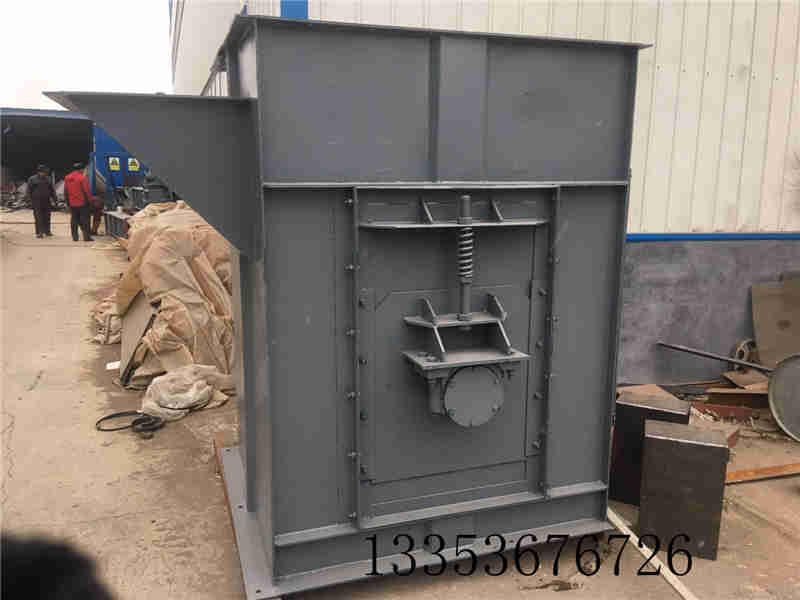

   下部裝置--包括下部機殼、進料口、尾軸裝配、張緊裝置，并有旋轉探測儀、料位開關供選配。

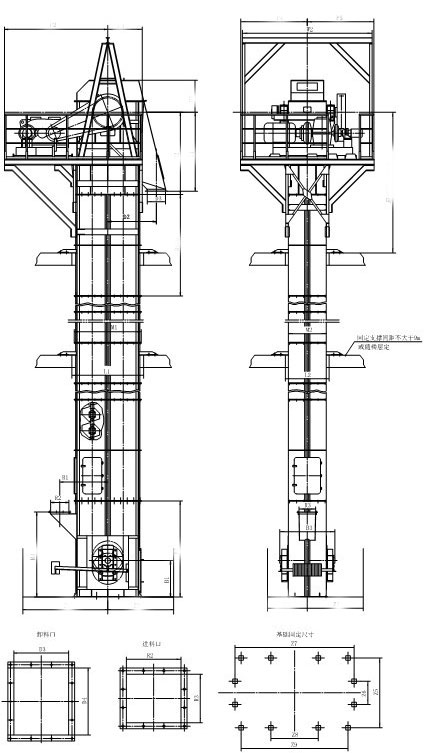

NSE系列高速板鏈斗式提升機外形結構示意圖：
