方形搖擺篩產品簡介
方形搖擺篩又稱往復篩，是一種為了滿足高精度、大產量需求而給客戶研發的一種新的設備,是模仿人類手工篩選動作做輕微的橢圓搖擺和上拋弧運動，特別適合圓柱狀、片狀等不規則物料，具有篩分效率高，產量大，使用壽命長等優點。

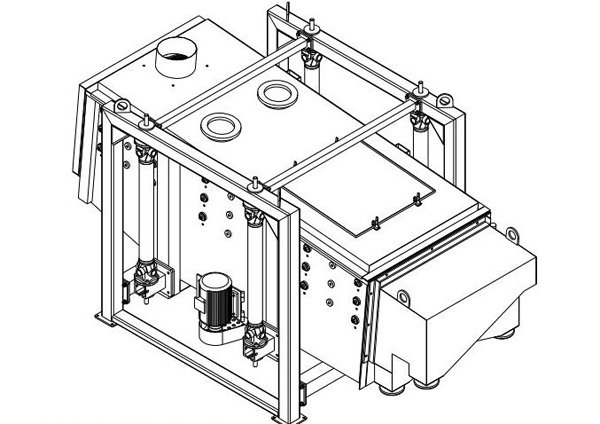

方形搖擺篩結構圖紙

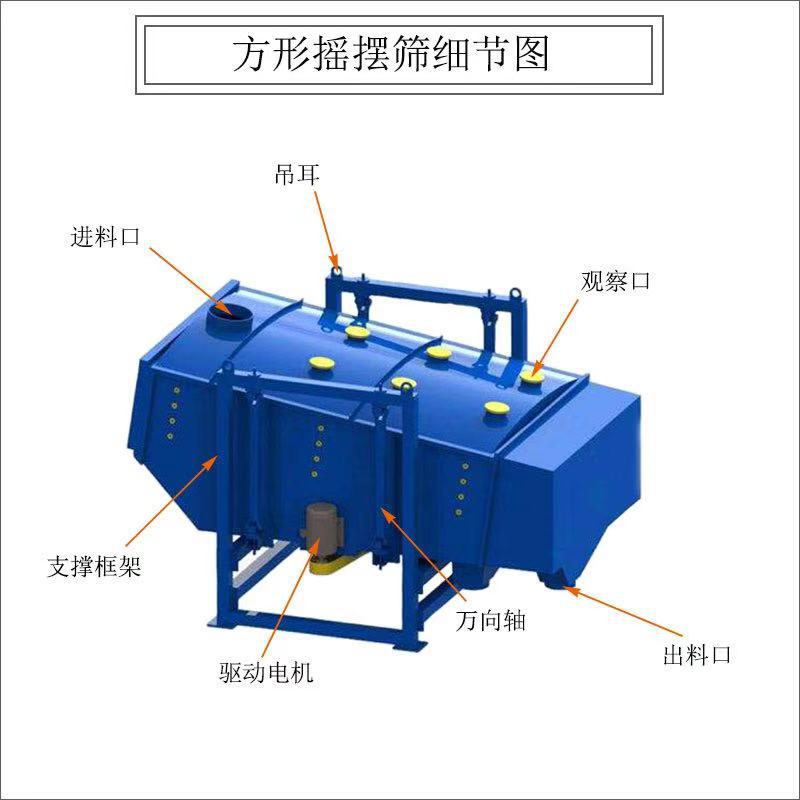

方形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。
方形搖擺篩的工作原理為：
篩機啟動后，篩體即篩箱在慣性力的作用下作前后往復運動。篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，其間小于篩面孔徑的物料通過篩孔落到下層，即為篩下物。大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。
從方形搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率都有相關的影響，鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。
河南奧創機械設備結構圖紙、價格計算，歡迎實地考察！
